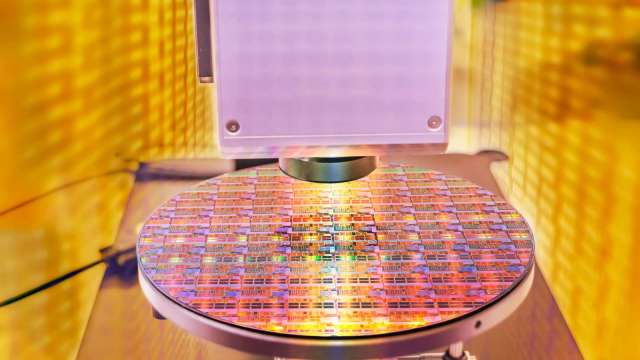

2026 年全球半導體產業面臨產值微降卻就業擴張的矛盾局面。物聯網、AI、先進材料與封裝、5G、自研晶片等十大趨勢交織，形成技術、市場與政策共同驅動的創新網路。專家指出，掌握這些趨勢並布局技術、投資與人才，是企業搶占未來三年高地的關鍵。
根據最新產業分析，2026 年全球半導體行業正同時面臨產值下滑與就業擴張的矛盾局面。整體產值微降 3.11%，但全球員工總數新增 14.1 萬，總就業人口達 270 萬。
然而，資本層面仍十分活躍，顯示資金仍在積極尋找下一個爆發點，超過 3600 位投資者在 1.27 萬輪融資中平均投資 6200 萬美元。
美國、中國、德國、韓國與印度成為國家級樞紐城市，深圳、上海、新加坡、聖何塞與東京則是城市級熱點。
全行業手握 10.4 萬件專利，並獲得 1387 筆政府資助，創新底氣依舊充足。
在此背景下，StartUs Insights 利用大數據平台掃描了 470 萬家新創與成長型企業，最終聚焦 1336 家半導體公司，整理出十大趨勢。
這些趨勢並非孤立技術，而是一張互相咬合的「創新網路」。
十大趨勢描繪未來創新網路
物聯網晶片：超低功耗與多協議整合
物聯網（IoT）晶片正朝著小型化、多功能與低功耗發展。
為了讓智慧裝置如手環、智慧家居或感測器能同時支援藍牙、Wi-Fi、超寬頻等多種通訊，廠商將所有功能整合到單顆 SoC 中。
此外，晶片還採用事件驅動設計與存內運算技術，使其在極低功耗下也能完成 AI 運算。
在製造端，廠商採用成熟製程生產，以降低成本與提升良率；在封裝端，則將天線、電源管理與儲存模組整合，形成「晶片即服務」的商業模式，方便 IoT 裝置快速量產並應用。
AI 晶片：專用加速器與製程優化
人工智慧（AI）晶片正朝向專用加速器發展，以應對大模型對運算效率的挑戰。
韓國 Rebellions 公司將晶片架構與深度學習算法協同設計，大幅提升運算效率；美國 Gauss Labs 則利用 AI 預測晶圓生產缺陷，提高良率 1.5–2%。
如今，AI 不僅需要強大算力，也回過頭來幫助晶圓製程更加精準，形成技術與製造的閉環循環。
先進材料：多元化晶片材料進入量產
除了傳統矽晶片外，新型材料如碳化矽（SiC）、氮化鎵（GaN）、量子點和二維材料已開始進入量產階段。
瑞典 EPINOVATECH 利用新工藝在晶圓上生長氮化鎵器件，成本比傳統碳化矽低約三成；比利時 QustomDot 的量子點技術則讓 Micro-LED 顯示色彩範圍提升至 120% NTSC。
材料革新不僅提升晶片性能，也帶動整條供應鏈活躍，包括 SiC 基板、MOCVD 高溫設備和特殊涂層等。
新架構：攻克「儲存牆」與「功耗牆」
半導體新架構正透過 3D 異構整合、近記憶體內運算和精簡指令集技術，突破「記憶體瓶頸」與「功耗限制」。
英國 EDGED 公司將矩陣與向量單元融合，指令處理速度提升 70%；中國 YSEMI 研發的 128 核 2.5D 封裝則讓記憶體頻寬達到 1 TB/s，同時降低成本約 20%。
隨著架構升級，相關的設計工具、先進封裝產能及熱 - 機械仿真軟體也成為稀缺資源。
先進封裝：封裝成為微縮新杠杆
隨著摩爾定律逐漸放緩，封裝技術成為晶片微縮的新關鍵。
美國 JetCool 利用微射流技術為晶片降溫，效率大幅提升；中國 TSD Semiconductor 則將晶圓減薄到 25 微米，以支援 3D 晶片需求。
Fan-Out、Chiplet 與 UCIe 等標準的推動，使封裝廠從傳統「後端」角色轉向設計前端，市場前景廣闊，2026 年全球 Fan-Out 市場預計達 38 億美元。
5G 與射頻前端：毫米波與 Sub-6 GHz 雙輪驅動
5G 技術正由毫米波與 Sub-6 GHz 雙引擎推動，射頻前端晶片需要支援更高頻寬與先進調制技術。
澳洲 milliBeam 的相控陣晶片將訊號功率提高，同時降低功耗 35%；美國 Falcomm 的矽基功率放大器在高頻段也能提升效率。
隨著 5G 發展，RF-SOI 製程、無線測試站（OTA）與 Open RAN 白盒化逐漸成為產業關鍵技術。
自研晶片：系統廠商軟硬一體化
蘋果 (AAPL-US) 、特斯拉 (TSLA-US) 與阿里巴巴 (09988-HK) 等系統廠商正積極自建晶片團隊，透過特殊應用系統晶片 (Domain Specific SoC, DSSoC) ，實現軟硬整合。
美國 Anari 的 Thor X 晶片可在雲端進行 3D 圖像分析，延遲不到 10 毫秒；韓國 SEMIFIVE 提供「六個月從設計到量產」的定制晶片平台。
此外，IP 廠商推出訂閱制，晶圓廠提供定制製程服務，晶片架構師的薪資也比市場平均高出 50%。
製造技術：邁向 2 nm 節點
尖端晶片製造正邁向 2 奈米節點，需要最先進的微影設備和電晶體技術。
瑞士 UNISERS 利用奈米顆粒檢測將缺陷靈敏度提升至極高精度，加拿大 EHVA 的自動對準機器人可在大晶圓上進行光子晶片測試。
隨著製程先進，設備成本大幅增加，例如 3 奈米晶片產能建廠需約 30 億美元，綠色債券也成為半導體企業的新型融資方式。
汽車晶片：高算力與車規認證並重
汽車晶片正從分散式控制轉向「中央計算 + 區域控制」架構，以支援 L3+ 自動駕駛所需的高算力與低功耗。
以色列 Lidwave 的 3D SoC 技術可將 LiDAR 點雲密度提升 4 倍；中國雲途半導體推出適用 -40°C 到 150°C 的車規 MCU。
由於安全與車規認證要求嚴格，晶圓廠需通過 IATF 16949 認證，封測廠則導入「零缺陷」自動檢測，整體認證週期長達 12–18 個月。
永續製造：綠色轉型成新標配
半導體產業正加速採用永續製造方式。大型晶圓廠每年耗電高達 1–2 TWh，蘋果與 Google(GOOGL-US) 要求供應鏈到 2026 年全面使用綠電。
美國 Hard Blue 將農業廢棄物轉為碳化矽磨料，碳足跡減少 80%；加拿大 Digitho 利用數位數位微影追蹤晶片材料來源，回收率高達 99.9%。
台積電 (2330-TW) 與三星美國新廠也全部使用綠電，低溫 ALD、乾法蝕刻，以及綠色債券與永續貸款已成為產業標準。
半導體產業的競爭格局
專家指出，這十大半導體趨勢並非單一線性演進，而是由技術、市場與政策共同交織而成的複雜網路。
例如，AI 與先進封裝、新材料及新架構形成性能與能效的正向循環；物聯網、5G 與汽車晶片則同時帶動成熟與先進製程發展；永續製造、在地化設計與供應鏈安全更成為國家競爭力核心。
業界分析認為，企業若想在未來三年取得先機，必須同時規劃技術路線圖、投資優先順序與人才布局，抓住 2026 年半導體產業重構的窗口期，搶佔高地。
